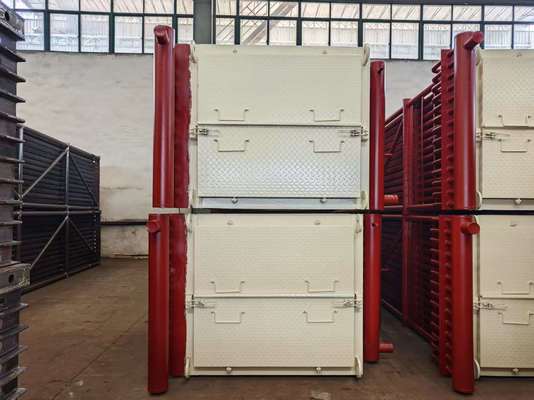

ASME Standart Kazan Ekonomizörü, Geliştirilmiş Isı Transfer Alanı İçin Kanatlı Borularla

Adedi:	1 Takım / Takım 10 ton
fiyat:	pazarlık edilebilir
Standart ambalaj:	Deniz kadile ambalajı
Teslim süresi:	30 gün
Ödeme yöntemi:	Western Union, L/C, T/T
Tedarik kapasitesi:	Ayda 500 ton

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri

Marka adı

HD BOILER

Sertifika

ISO9001 , SGS , TUV , ASME , EN

Model numarası

ekonomizer

Renk:

Özelleştirilmiş

Kullanım:

Enerji Santrali/CFB Kazanı

Doğal Dolaşım

Yapı:

Su borusu

Çıktı:

Sıcak Su/Buhar

Yakıt:

Kömür/Gaz/Petrol yakıtlı, Su Isısı

Vurgulamak:

ASME Standart Kazan Ekonomizörü

kanatlı borulu kazan ekonomizörü

yüksek ısı transferli kazan ekonomizörü

Ürün Tanımı

ASME Standart Kazan Ekonomizörü, Gelişmiş Isı Transfer Alanı İçin Kanatlı Borularla

Giriş

Ekonomizörler ayrıca besleme suyunun tambura veya su duvarlarına girmesiyle oluşan termal şok ve ani su sıcaklığı dalgalanmaları riskini de azaltır. Azalan azot oksit (NOx) ve kükürt dioksit (SO2) emisyonlarını sınırlayan giderek katılaşan çevresel düzenlemeler de ekonomizör tasarımını etkileyebilir. Gaz tarafındaki ısı transfer katsayısı, su tarafındakinden çok daha düşüktür. Bunu telafi etmek için, boruların dış yüzeyi ısı transfer yüzey alanını artırmak için kanatlı olabilir. Ekonomizör tasarımının temel amacı, gerekli ısı transferini en düşük maliyetle elde etmektir. Ekonomizörler için önemli bir tasarım faktörü, izin verilen maksimum baca gazı hızıdır—daha yüksek hızlar daha iyi ısı transferi ve daha düşük sermaye maliyetleri anlamına gelir.

Kazan ekonomizörleri, kanatlı borulara sahip ısı eşanjör cihazlarıdır. Bir sıvıyı (genellikle su) kaynama noktasına getirmeden (veya sıvının kaynama noktasını aşmadan) ısıtırlar. Üç tip kazan ekonomizörü üretebiliyoruz: çıplak borulu ekonomizörler, H-kanatlı borulu ekonomizörler ve spiral kanatlı borulu ekonomizörler. H-kanatlı borulu ekonomizörler, H-kanatlı borulardan oluşan yüksek verimli ısı eşanjörleridir.

Çıplak borulu ekonomizörlere kıyasla, H-kanatlı borulu ekonomizörler ısı değişim yüzey alanını artırabilir ve gerekli boru sayısını azaltabilir. Ayrıca baca gazı akış alanını genişleterek baca gazı hızını düşürür ve aşınmayı azaltır. H-kanatlı borular, yüksek rijitliğe sahip çift H-kanatlı borular olarak da yapılabilir—bu da onları uzun boru sıraları için uygun hale getirir. Spiral kanatlı ekonomizör, yeni tasarlanmış bir ısı transfer cihazıdır. Şiddetli aşınma ve kısa hizmet ömrü sorunlarını çözmek için spiral kanatlı borular kullanır.

Teknik özellikler

Malzeme Yapısı
Bir dizi spiral kanatlı boru, giriş ve çıkış başlıkları, dirsek, çerçeve ve diğer yardımcı ekipmanlardan oluşur.
Yapısal Düzenleme
Sıralı / kademeli düzenleme.

Özellikler

Açıklama	Kazan ekonomizörü
Malzeme	Alaşımlı çelik, Karbon çeliği, SA210C, SA213T22, vb.
Malzeme standardı	ASTM, EN veya ISO vb.
Boyut	Özelleştirme
Ağırlık	Min: 10 ton Maks.:1000 ton
Ergitme İşlemi:	EF+LF + VD
İşlem	Malzeme→Külçe → Sıcak/Soğuk Haddelenme→ Isıl işlem (Normalleştirme+ temperleme) → Kontrol →kaba işleme→UT →2. Isıl işlem →finishing işleme →Kontrol
UT standardı	ASTM A388 veya EN10228, vb.

Fonksiyon

(1) Ekonomizör, bir kazan gibi bir buhar üretim sistemidir. Egzoz gazı, motor silindirinden egzoz valfi yoluyla tahliye edildiğinde, suyu ısıtarak buhar üretmek için kazana gider.

(2) Bu gazdan sonra ekonomizörden geçer, kalan egzoz gazı sıcaklığı ekonomizördeki suyu ısıtır. Buhar üretmeye yardımcı olur ve verimliliği artırır ve yakıt tüketimini azaltır

(3) Bir ekonomizör, aksi takdirde atmosfere kaybolacak olan kazan egzozundan çıkan atık ısıyı (çoğu durumda) kazana giren besleme suyunu önceden ısıtmak için kullanır. Bu, kazan verimliliğini artırır ve yakıt maliyetlerini düşürür.

Çeşit

Yardımcı Kazan Ekonomizörü

1	HDB, kömür, odun, yağ veya diğer katı yakıtlarla çalışan kazanlardan, kazanın yüksek basınçlı buharından elektrik üretmek için kullanılan yardımcı kazanlar için ekonomizör üretir.
2	Bu ekonomizörler genellikle kazanın arka geçişinde bulunur ve borular yatay olarak çalışacak şekilde yönlendirilir. Kazan besleme suyu, gaz akışının ters yönünde (karşı akış olarak adlandırılır) ekonomizör devrelerinden geçer.
3	Kül tutmayı en aza indirmek için tipik olarak çıplak borular kullanılır, ancak bazı kazan OEM'leri ekonomizörlerini spiral veya uzun kanatlı borularla tasarlar.
4	HDB, çıplak, spiral kanatlı veya uzun kanatlı borularla ekonomizör elemanları üretebilir ve isterseniz, ünitenizi diğer boru tiplerinden birine yeniden tasarlayabilir. HDB ayrıca tüm yardımcı kazan ekonomizörleri için yedek başlıklar da üretebilir.

Paket Kazan Ekonomizörü

1	HDB, Optimus mühendislerinin sülfürik asit tesisi ekonomizörleri ve kızdırıcıları tasarlarken tam olarak yararlandığı benzersiz üretim yeteneklerine sahiptir.
2	Genellikle bu, Optimus ünitelerinin daha yüksek ısı transfer verimlilikleri için yapılandırılmasına olanak tanır, bu da daha düşük bir yüzey alanı gereksinimi ve dolayısıyla daha düşük fiyatlı bir ürünle sonuçlanır.
3	HDB, boruları kanatlandırmak ve bükmek, başlıkları işlemek ve imal etmek, boru levhalarını delmek, tüm kaplama malzemelerini kesmek ve hazırlamak ve tüm basınç parçası ve kaplama kaynaklarını yapmak için yerinde yeteneklerini kullanır.
4	Bu, HDB'ye üretim dizisi ve programı üzerinde daha fazla kontrol sağlar ve bu da zamanında teslimat performansı konusunda dikkate değer bir rekor elde etmemize yardımcı olmuştur.

HRSG Ekonomizörü

1	Günümüzün HRSG modülleri için ekonomizörler, dikey olarak asılan kanatlı borularla yapılandırılmıştır. HDB, neredeyse tüm HRSG OEM şirketleri için ekonomizör bobinleri üretmiştir ve her birinin benzersiz özelliklerini anlar.
2	Birçok durumda, yardımcı programlar, başlıklar ve boru dirsekleri içindeki akış hızlandırılmış korozyona (FAC) karşı koymaya yardımcı olmak için ekonomizörlerini düz karbon çeliğinden alaşımlı bir malzemeye yükseltmek ister.
3	HDB, kanatlı boruları kanatlandırmaktan, başlıkları imal etmeye ve bobin demetini birleştirmeye kadar, tüm malzemeleri hazırladığımız ve tüm basınç parçası ve bağlantı kaynağını gerçekleştirdiğimiz ekonomizör imalatı için tek durak noktasıdır.

İmalat ve kabul kriterleri

·	JB/T6512 "yüksek frekanslı direnç kaynaklı spiral kanatlı boru üretim teknolojisi koşullarına sahip kazan"
·	HG/T3181 "yüksek frekanslı direnç kaynaklı spiral kanatlı boru"
·	JB/T6511 "spiral kanatlı boru test teknik koşulları."
·	JB1611 "kazan borusu kolu kutusu montaj koşulları"
·	JB/T1612 "kazan basınç üretimi koşulları."
·	JB16I3 "kazan basınç parçaları kaynak koşulları."

*Not: HD BOILER, müşterinin ihtiyacına göre özel tipte ekonomizör sipariş edebilir.

Dahili ısı eşanjörleri

1. Soğutma, evaporatörden çıkan ve gaz kompresörüne giden gazı aşırı ısıtarak da üretilebilir.

2. Bu sistemler sıvı hattından ısı çeker ancak gaz kompresörlerinin emişini ısıtır.

3. Bu, gazın kompresöre ve sıvının valfe ulaşmasını sağlamak için çok yaygın bir çözümdür.

4. Ayrıca, ısı eşanjörlerinin sıvı sıcaklığını değiştirmek için kullanılan kısmını en aza indirerek ve soğutucu akışkanın faz değiştirdiği hacmi en üst düzeye çıkararak maksimum ısı eşanjörü kullanımına izin verir.

ASME Standart Kazan Ekonomizörü, Geliştirilmiş Isı Transfer Alanı İçin Kanatlı Borularla 0
