Özelleştirilebilir Karbon Çeliği Radyant Kızdırıcı - Doğal Sirkülasyonlu Kömür Yakıtlı
Ürün Detayları
| Tip: | Doğal Dolaşım | Uygulama: | kazan bakımı, kazan borusu, ısıtma elemanı |
|---|---|---|---|
| Malzeme: | Çelik, ısıya dayanıklı çelik | Kullanım: | Endüstriyel, Enerji Santrali, Termik santral/istasyon kazanı |
| Renk: | Müşterinin Gereksinimi | Yakıt: | Kömür yakıtlı |
| Boyut: | Özelleştirilebilir | Stil: | Yatay ve dikey |
| Vurgulamak |
özelleştirilebilir karbon çeliği kızdırıcı,doğal sirkülasyonlu kömür yakıtlı kızdırıcı,Karbon çelik süper ısıtma bobini |
||
Ürün Tanımı

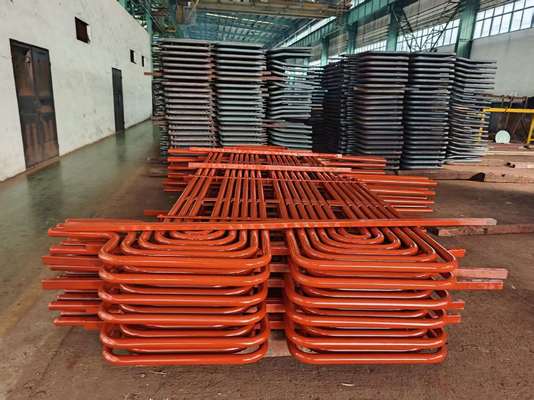

Özelleştirilebilir Karbon Çelik Radyant Kızdırıcı - Doğal Sirkülasyonlu Kömür Yakıtlı
Açıklama: Kızdırıcı bobin
Enerji santrali kazanı için, kızdırılmış buhar parametresini iyileştirerek termik santralin termal ekonomisini artırmanın önemli bir yoludur. Kızdırılmış buhar parametrelerinin artışı, metal malzemelerle sınırlıdır. Kızdırıcıların tasarımı, ısıtma yüzeyi borularının dış duvar sıcaklığının, çeliğin oksidasyon direncine izin verilen sıcaklığından daha düşük olmasını ve aynı zamanda mekanik mukavemetini sağlamalıdır. Kazanlarda kullanılan metal malzemenin gelişimi ile birlikte, ülkemizdeki enerji santrali kazanları zaten genel olarak yüksek basınç, yüksek sıcaklık (9.8MPa, 540 derece) ve süper yüksek basınç parametrelerini (13.7 MPa, 540 ve 555 derece) uygulamakta ve subkritik basınç parametreleri (16.7MPa, 540 ve 555 derece) geliştirmiştir. Şimdi birçok kazan süperkritik basınç parametrelerini (24.5MPa, 540-570 derece) uygulamakta ve hatta çok az sayıda ünite daha yüksek basınç ve sıcaklık parametreleri uygulamaktadır.
Buhar basıncının artmasıyla birlikte, türbin kuyruğundaki buhar nemini azaltmak ve ayrıca enerji santralinin termal ekonomisini daha da iyileştirmek için, yüksek parametreli enerji santrallerinde orta yeniden ısıtma sistemi yaygın olarak kullanılmaktadır, örneğin, türbindeki yüksek basınç silindirinin egzozunu tekrar kazanda yüksek sıcaklıkta yeniden ısıtılmak üzere geri göndermek ve ardından bunları türbinin orta basınç ve düşük basınç silindirine geri göndermek, genişletmek ve çalıştırmak. Yeniden ısıtma elemanına yeniden ısıtıcı denir.
Detaylar: Kızdırıcı bobin
Genel olarak, yüksek basınçlı kızdırıcıda ısıtılan buhara kızdırılmış buhar, yeniden ısıtıcı tarafından ısıtılan buhara ise yeniden ısıtılmış buhar denir. Yeniden ısıtılmış buharın parametresi, termal çevrimin ekonomisi ile ilgilidir. Genel olarak, yeniden ısıtılmış buharın basıncı, kızdırılmış buharın yaklaşık beşte biri kadardır ve birincisinin sıcaklığı neredeyse ikincisiyle aynıdır. Örneğin, ülkemizde 125MW, 400t/h'lik bir kazan için, kızdırılmış buhar için parmametre 133.7Mpa ve 555 derecedir; yeniden ısıtılmış buharın giriş ve çıkış basıncı 2.5/2.35MPa'dır, sıcaklıkları da 555 derecedir. 200MW, 670t/h'lik kazanlar için, kızdırılmış buharın parametresi 13.7MPa, 540 derecedir; giriş ve çıkış basınçları 2.7/2.5Mpa'dır ve sıcaklık da 540 derecedir. 300MW, 600MW'lik subkritik basınç kontrol sirkülasyonlu kazanlar için, kızdırılmış buhar parametresi 18.27Mpa, 540 derecedir; giriş ve çıkış basınçları 3.83/3.63MPa'dır, sıcaklık da 540 derecedir. Buhar yeniden ısıtma sisteminin uygulanması, enerji santralleri için termal ekonomiyi %4-5 oranında artırabilir. Ülkemizde, 125MW'ın üzerindeki kapasiteye sahip ünitelerin tamamı bir kez orta yeniden ısıtma sistemi uygulamakta ve denizaşırı ülkelerde, daha yüksek parametrelere sahip bazı üniteler için iki kez orta yeniden ısıtma sistemleri uygulanmaktadır.
Modern kazanlarda, kızdırıcıların ve yeniden ısıtıcıların ısı emilim tüketimi, çalışma akışkanının toplam ısı emiliminin yarısından fazlasıdır, bu nedenle kızdırıcıların ve yeniden ısıtıcıların ısıtma yüzeyleri, kazanların toplam ısıtma yüzeylerinde büyük bir orana sahiptir ve daha yüksek duman sıcaklığının olduğu alanlara yerleştirilmelidirler, çalışma koşulları tüm ısıtma yüzeyleri arasında en kötüsüdür. Isıtma yüzeylerinin boru duvar sıcaklığı, çeliğin izin verilen maksimum sıcaklığına yakındır, bu nedenle kızdırıcıların ve yeniden ısıtıcıların makul düzenlemesi ve tasarımı, tüm kazan için ekonomi ve güvenilirlik açısından çok önemlidir. Tasarımlarına gelince, kızdırıcı ve yeniden ısıtıcının güvenliği ve güvenilirliğinin güvencesi temelinde, özellikle alaşımlı çeliğin kullanımını kurtarmak için, metal tüketimini en iyi şekilde kurtarmak çok gereklidir.
Büyük enerji santrallerindeki kazanlar için, kızdırıcılar ve yeniden ısıtıcılar gerekli parçalardır, büyük ölçüde, kazanların güvenliğini ve ekonomisini etkilemişlerdir. Kızdırıcılar, ana buharı doygun sıcaklıktan nominal kızdırılmış sıcaklığa ısıtan ısıtma yüzeyleridir ve yeniden ısıtıcılar, buhar türbini yüksek basınç silindirinden çıkan egzozu belirli bir sıcaklığa ısıtan ısıtma yüzeyleridir. Kazan yükleri, kömür türleri gibi çalışma koşulları değiştiğinde, çıkış sıcaklığını nominal seviyede -10-+5 derecede tutmak için onları ayarlamak gerekir.
Enerji santrallerindeki büyük kazanlar için, kızdırıcılar ve yeniden ısıtıcılar, toplam ısıtma yüzeylerinde büyük bir orana sahiptir, daha yüksek sıcaklığa sahip dumanın olduğu alanlara yerleştirilmelidirler. Enerji santrallerinde termal çevrimin verimliliğini artırmak için, buharın orijinal parametrelerini kademeli olarak iyileştirmek gerekir, buhar basıncının artması, kızdırılmış buhar için sıcaklığın buna göre artmasını gerektirir, aksi takdirde buhar türbininin büyük kademe egzozunun nemi çok yüksek olacak ve bu da güvenliğini etkileyecektir. Bu nedenle, kızdırıcılar ve yeniden ısıtıcılardan geçen buhar yüksek sıcaklıklı buhardır, ısı transfer performansı oldukça kötüdür, bu da kızdırıcıların ve yeniden ısıtıcıların boru duvar sıcaklıklarının yüksek olduğunu belirler.
Prensip
• Kızdırıcının prensibi, kazanın buhar üreten borularına benzer.
• Yüksek sıcaklıktaki sıcak gazlar, kızdırıcı borularının üzerinden geçer ve buharın sıcaklığını yükseltir, bu miktar kızdırıcıdan çıkan gaz sıcaklığına ve gaz hızına bağlıdır.
Uygulama
Doymuş buharı ısıtmak için kullanılır, buhar sıcaklığı 900 derece C'ye kadar olabilir.
Güç Üretimini Artırmak İçin Kızdırıcı Kapasite Yükseltmeleri
Bize buhar kapasitesi, basınç, gerekli sıcaklık vb. gibi gerekli teknik verileri gönderin. Buna göre tasarım yapacağız.
Farklar
| Tip | Avantajları | Dezavantajları | Destekleme yöntemi |
| Sarkıt tipi | 1. Sağlam yapısal destek | 1. Yoğuşan buhar nedeniyle akış tıkanması 2. İçinde biriken suyu temizlemek için yavaş yeniden başlatma gerekir. | Yukarıdan desteklenir |
| Ters tip | 1. Yoğuşan buharın uygun drenajı | 1. Özellikle yüksek hızlı gaz akışında yapısal sertlik eksikliği | Aşağıdan desteklenir |
| Yatay tip |
1. Uygun drenaj 2. İyi yapısal sertlik. |
1. Alevi doğrudan görmezler, bu nedenle esas olarak konvektif tiptedirler | Genellikle ana fırına paralel dikey gaz kanallarında desteklenir. |
Ürün Özellikleri
Özelleştirilebilir Karbon Çelik Radyant Kızdırıcı - Doğal Sirkülasyonlu Kömür Yakıtlı Kızdırıcı bobinlerin tasarım avantajları nelerdir? Spiral sarım gibi tasarımlar, ısı alışveriş alanını artırır ve türbülansı artırır, yüksek sıcaklıklara ve basınçlara dayanırken ısı transfer verimliliğini önemli ...
