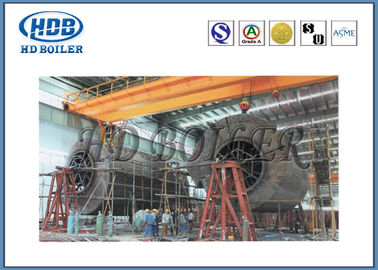

Endüstriyel Kazan İçin Dolaşan Akışkan Yataklı Toz Toplayıcı Siklon Ayırıcı

Sirkülasyonlu Akışkan Yataklı Dikey tek siklon ayırıcı Rotasyonel Endüstriyel Kazan

Pürün açıklaması

Siklonik ayırma, girdap ayırma yoluyla filtre kullanılmadan partiküllerin hava, gaz veya sıvı akımından uzaklaştırılması yöntemidir.Partikül maddeyi sıvılardan çıkarırken, bir hidrosiklon kullanılır;gazdan ise bir gaz siklonu kullanılır.Dönme etkileri ve yerçekimi, katı ve sıvı karışımlarını ayırmak için kullanılır.Yöntem ayrıca ince sıvı damlacıklarını gaz halindeki bir akımdan ayırmak için de kullanılabilir.

Çalışma Prensipleri

Yaygın olarak kullanılan dört siklon ayırıcı olmasına rağmen, bunların geleneksel siklona dayanan çalışma prensipleri çok benzerdir.Geleneksel siklonda, gaz teğetsel olarak bir silindire girer ve burada silindirden aşağı doğru ilerlerken bir girdap içinde döner.Bir koni bölümü, gaz üzerinde ters dönene ve merkezi çıkış borusuna veya girdap bulucuya dönene kadar girdap çapının azalmasına neden olur.Bir koni, akışın tersine çevrilmesinin daha erken gerçekleşmesine neden olur ve siklonu daha kompakt hale getirir. Toz parçacıkları duvara doğru santrifüjlenir ve eylemsiz çarpma ile toplanır.Toplanan toz, gaz sınır tabakasında, bir hava kilidinden veya bir veya daha fazla paralel siklona hizmet eden bir toz hunisine boşaltıldığı koni tepesine akar.Geleneksel siklonlar daha büyük çapta yapılabilmesine rağmen, genellikle 600 ila 1600 mm çapındadırlar.

Parametreler

Herhangi bir ayırma cihazında olduğu gibi bir siklonun en önemli parametreleri, toplama verimliliği ve ünite boyunca basınç düşüşüdür.Bir siklonun toplama verimliliği, toz partiküllerini yakalama ve tutma yeteneği olarak tanımlanırken, basınç düşüşü, ünitenin bunu yapması için gereken güç miktarıdır.

Akış Şeması

Avantajları

• Ttopladığı ürün kuru kalır ve normalde kullanışlıdır.

• Çoğu uygulamada düşük sermaye yatırımı ve bakım maliyetleri.

• Çoğu uygulamada çok kompakt.

• Aşırı işleme koşullarında, özellikle yüksek sıcaklıklarda ve basınçlarda ve kimyasal olarak agresif beslemelerle kullanılabilir.

• Hareketli parça yoktur.

• Çelik levha, döküm metalleri, alaşımlar, alüminyum, plastikler, seramikler vb. Dahil olmak üzere amaçlanan hizmete uygun çoğu malzemeden yapılabilir.

• Erozyona veya korozyona dayanıklı veya 'partikül itici tipte astarlar ile donatılabilir.

• Plaka metalinden imal edilebilir veya daha küçük üniteler olması durumunda kalıplara dökülebilir.

• Bazı işlemlerde yapışkan veya yapışkan katıları uygun sıvı irigasyonu ile işleyebilir.

• Katıları veya sıvı partikülleri ayırabilir;bazen her ikisi de uygun tasarımla birlikte.
