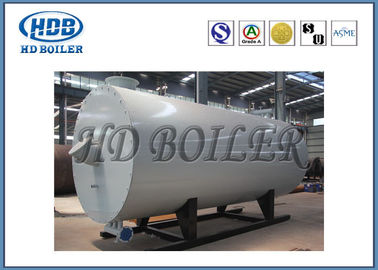

Yatay Endüstriyel Kızgın Yağ Kazanı, Yağ Yakıtlı Buhar Kazanı Düşük Basınç
Ürün Detayları
| Basınç: | Alçak basınç | Yakma Stili: | İçten Ateşlemeli Kazan |
|---|---|---|---|
| Yer Stili: | Yatay | kullanım: | Sanayi |
| medya: | Organik Isı Transfer Malzemesi | Üretim Seviyesi: | bir |
| Su Dolaşımı: | Doğal Dolaşım | Anma gücü: | 350Kw - 16300Kw |
| Vurgulamak |
termik akışkan kazanı,kızgın yağ kazan sistemi |
||
Ürün Tanımı
Yatay tip petrol gazı organik ısı taşıyıcılı kazan Hign verimi kolayca monte edilir
Ürün kapsamı
Isı çıkışı: (30 - 1500)× 104kCal / h
Tasarım basıncı: .1.1 MPa
Yapısal özellikler
• YYW yatay serisi organik ısı taşıyıcı fırın iç, dış (iç ve dış) kapalı paketlenmiş dairesel boru iç bobin radyasyon ısıtma yüzeyini, dış yüzeyini, dış bataryayı ve iç bobin konveksiyonlu ısıtma yüzeyini oluşturur.
•Oluşan bobin dahil yakıtı yakmak için ekzotermik yanma odası, ısının çoğu radyasyon ısıtma yüzeyi, yüksek sıcaklıktaki baca gazı tarafından konveksiyon ısıtma yüzeyine ve ısı değiştiriciye emilir.
•Kazan baca gazı çıkışından gelen düşük sıcaklıktaki baca gazı doğrudan bacaya ve atmosfere boşaltılır.
Ürün parametreleri
|
Modeli YYL (W) |
350 Y (Q) |
600 Y (Q) |
900 Y (Q) |
1200 Y (Q) |
1500 Y (Q) |
1800 Y (Q) |
2300 Y (Q) |
2900 Y (Q) |
3500 Y (Q) |
||
| Anma gücü (kw) | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2300 | 2900 | 3500 | ||
| Isı kaynağı × 104(kCal / h) | 30 | 50 | 75 | 100 | 160 | 150 | 200 | 250 | 300 | ||
| Isıl verim(%) | ≥88 | ≥88 | ≥88 | ≥88 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Tasarım basıncı (MPa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
| Maksimum çalışma sıcaklığı (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Orta sirkülasyon oranı (m3/ h) | 40 | 58 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| Fırın orta kapasitesi (m3) | 0.4 | 0.6 | 0.6 | 0.8 | 1.2 | 2.1 | 2.6 | 3.5 | 7.8 | ||
| Yetkili çap (DN) | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | ||
| Kapasite (kw) | 14.5 | 18 | 31 | 37.5 | 49.5 | 57.5 | 61.5 | 75 | 75 | ||
| Uygulanabilir yakıt | Petrol gazı | ||||||||||
| Yakıt tüketimi Kg / h (yağ) | 34 | 56 | 84 | 111 | 141 | 163 | 217 | 273 | 326 | ||
|
Boyutlar (￠ · H) m |
Yatay yağ fırını | 1,2 × 2,4 | 1.7 × 3 | 1,82 × 3,5 | 1,92 × 4 | 1,95 × 4,3 | 2,4 × 4,3 | 2,52 × 5,3 | 2,8 × 6,3 | 2.92 × 6 | |
|
Dolaşım pompa |
Model WRY | 80-50-180 | 100-65-190 | 100-65-230 | 100-65-240 | 100-65-257 | 125-80-250 | 125-80-250 | 125-100-250 | 125-100-250 | |
| Akış (m3/ h) | 40 | 60 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| Kaldırma (m) | 40 | 38 | 55 | 70 | 80 | 60 | 60 | 60 | 60 | ||
| Güç (kw) | 7.5 | 11 | 22 | 30 | 37 | 45 | 45 | 55 | 55 | ||
|
Modeli YYL (W) |
4700 Y (Q) |
5900 Y (Q) |
7000 Y (Q) |
8200 Y (Q) |
9400 Y (Q) |
10500 Y (Q) |
12000 Y (Q) |
14.000 Y (Q) |
16300 Y (Q) |
||
| Anma gücü (kw) | 4700 | 5900 | 7000 | 8200 | 9400 | 10500 | 12000 | 14.000 | 16300 | ||
| Isı kaynağı × 104 (kCal / h) | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | ||
| Isıl verim(%) | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Tasarım basıncı (MPa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
| Maksimum çalışma sıcaklığı (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Ortam sirkülasyon hızı (m3 / h) | 260 | 300 | 340 | 400 | 520 | 600 | 600 | 680 | 800 | ||
| Fırın orta kapasitesi (m3) | 8.4 | 8.8 | 10.5 | 11.2 | 11.5 | 13 | 15 | 18 | 23 | ||
| Yetkili çap (DN) | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 350 | ||
| Kapasite (kw) | 98.5 | 121.5 | 148.5 | 155 | 195 | 235 | 235 | 295 | 341 | ||
| Uygulanabilir yakıt | Petrol gazı | ||||||||||
| Yakıt tüketimi Kg / h (yağ) | 435 | 545 | 660 | 760 | 875 | 980 | 1140 | 1360 | 1600 | ||
|
Boyutlar (￠ · H) m |
Yatay yağ fırını |
3,23 × 6.7 |
3,26 × 7.45 |
3,26 × 7,9 |
3,62 × 9 |
3.6 × 9,48 |
3,65 × 10.4 |
3,65 × 10.6 |
3,98 × 11.5 |
4,06 × 12.5 |
|
|
Dolaşım pompa |
Model WRY | 125-100-257 |
125- 100-260 |
150-125-270 | 125-100-250 | 125-100-257 | 125-100-260 | 150-100-260 | 150-125-270A | 150-125-280 | |
| Akış (m3 / h) | 260 | 300 | 340 | 200 × 2 | 260 × 2 | 300 × 2 | 300 × 2 | 340 × 2 | 400 × 2 | ||
| Kaldırma (m) | 70 | 70 | 76 | 60 | 70 | 70 | 70 | 76 | 78 | ||
| Güç (kw) | 75 | 90 | 110 | 55 × 2 | 75 × 2 | 90 × 2 | 90 × 2 | 110 × 2 | 132 × 2 | ||
Performans avantajları
1. Enerji verimli
2. Güvenli ve güvenilir
3. Kurulumu kolay
4. Uygulanabilir yakıt
5. Uygulama endüstrisi
şirket tanıtımı
1985 yılında kurulan Zhangjiagang Hua Dong Boiler Co., Ltd (HD Boiler olarak ticaret yapıyor), enerji santrali üretiyor;Sanayi;atık ısı;atık yakma;biyokütle;organik ısı taşıyıcı ve elektrikli buhar kazanları.HD Kazan, kapsamlı bir ısıtma yüzeyleri yelpazesiyle birlikte, piyasaya kazan tasarımı, imalatı, montajı, bakımı ve kazan basınç parçalarının değiştirilmesi dahil benzersiz bir hizmet sunar.
1. 200.000 metrekarelik imalat alanı
2. 150 Mühendis
3. 600 kodlu kaynakçı
4. 60 Lisanslı Müfettiş (NDT Seviye-III eğitmenleri)
5. Tasarım ve Üretim Kazanı için A Sınıfı Lisansları
6. ISO 9001: 2008 Kalite Sistemi
7. ASME Güç Kazanları Sertifikası
8. ASME 'S', 'U' ve NB damga yetkisi
