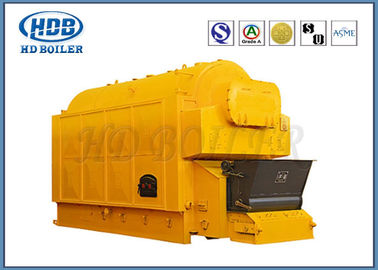

Otomatik Endüstriyel Buhar Sıcak Su Kazanı Kömürlü Yatay Tek Tamburlu
Ürün Detayları
| Şart: | Yeni | yapı: | Su borusu |
|---|---|---|---|
| Mevcut Yakıt: | Kömürlü | Anma Buharlaşma Kapasitesi: | 1-20 t / h |
| Anma Buhar Sıcaklığı: | 170-204 | Operasyon: | Otomatik |
| Yerleştirme: | Yatay Kazan | kullanım: | Sanayi |
| Kurulum: | Montajlı Kazan | Su Dolaşımı: | Doğal Dolaşım |
| Vurgulamak |
endüstriyel buhar kazanı,kömür yakıtlı sıcak su kazanı |
||
Ürün Tanımı
Kısa montaj süresi Uzun servis ömürlü DZL Kömür Yakıtlı Buhar Sıcak Su Kazanı
üretim
HD DZL serisi buhar ve sıcak su kazanı, tek silindirli, su borulu montajlı, zincirli ızgaralı kazandır.Kazan tamburu merkez o boyunca düzenlenmiştirf kazan boylamasına.
Ön tambur ve fırın suyunun her iki tarafı-waTüm borular, radyant ısıtma yüzeyini oluşturur, arka tambur ve boru yuvası tBaşlık, konveksiyonlu ısıtma yüzeyini oluşturur.
Kömür ekonomizörü rkazan kulağı.
Yanmanın oluşturduğu yüksek sıcaklığın bir miktar ısısından sonra fume ocak tarafından emilir, duman konveksiyon ısıtma yüzeyine akar through yanma odası ve kömür yoluyla bacadan dışarı egzozlar economizer, toz toplayıcı ve çekiş fanı.
Özellikler ve Avantajlar
1. Yatay tek tamburlu su borusu zincirli ızgaralı kazan.Üst gövde ve alt ızgaralı kazandan oluşmaktadır.
2. Tek tamburlu kazan gövdesi için uzunlamasına yerleşim, boru demetinin her iki tarafındaki konvektif ısıtma yüzeyine bakılmaksızın, bölme radyasyon ısıtma yüzeyinin iki yan su duvarı borusuna sahip kazan tamburu.
3. Tambur iç dişli duman bağlantısı ısıtma yüzeyi borusu yangın borusu, çaprazlı kemer borusu plakası olmadan düşük gerilimli boru tabakası.
4. Zincir ızgarası, depoyu rüzgara işaret eder, rüzgar odası hava hacmi ayarı bağımsız olarak, kademesiz hız ayarını ızgara yapar.
5. Yapı formları fabrikada birleştirilebilir, ayrıca şantiyede birleştirilebilir.
Parametre
| Modeli | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| Anma buharlaşma kapasitesi t / h | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| Anma çalışma basıncı | 0.7 / 1.0 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | |
| Anma buhar sıcaklığı | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| Su besleme sıcaklığı | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Izgara alanı m 2 | 3.5 / 20/10 | 6.5 / 40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| Etkili ızgara alanı m 2 | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| Kazan hacmi m 3 | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| Tasarım verimliliği% | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
| Uygulanabilir yakıt | Bitümlü sınıf II | |||||||
| Kg / saat | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| Maksimum nakliye parçası m boyutu | 5.5 × 1.8 × 2.9 | 5,7 × 2,6 × 3,4 | 6,8 × 2,9 × 3,6 | 7,1 × 2,8 × 3,6 | 7,6 × 3,4 × 3,6 | 9,4 × 3,4 × 3,6 | 9,8 × 3,5 × 3,6 | |
| Maksimum nakliye parçası ağırlığı m | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| Kurulum boyutu m | 6.0 × 3.2 × 4.2 | 5,7 × 3,9 × 4,9 | 6,8 × 3,6 × 5,1 | 8,1 × 5,2 × 6,3 | 9,8 × 5,7 × 6,3 | 10.4 × 5.2 × 8.1 | 11 × 5.6 × 8.6 | |
| Taslak fan | model | Y5-47 | GY2-15 | YX9-35 No. 8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| (m 3 / h) hava akışı | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| (Pa) basınç | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| (KW) gücü | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| Üfleyici fan | model | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| (m 3 / h) hava akışı | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| (Pa) basınç | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| (KW) gücü | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| Besleme pompası | model | JGGC2.0-8 × 14/18 | JGGC2.4-9 × 19/22 DG6-25 × 11 |
DG6-25 × 7/8 DG6-25 × 12 |
DG6-25 × 7/9 DG6-25 × 12 |
DG12-25 × 7/8 | DG25-30 × 6/7 | DG25-30 × 6/7 |
| (m 3 / h) | 2.4 | 2.4 / 2.4 / 3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| m | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| (KW) gücü | 3 | 3 | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| Hız yöneticisi | model | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
| (KW) gücü | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| Cüruf makinesi | model | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| (KW) gücü | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| toz modeli | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
