Dayanıklı Isı Geri Kazanım Sistemi Jeneratörü Doğal Dolaşımlı Yüksek Basınç

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	HDB
Sertifika:	ASME, SGS, EN, CE, ISO9001
Model numarası:	HRSG Isı Geri Kazanımlı Buhar Jeneratörü

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 Takım
Ambalaj bilgileri:	Denize uygun Ambalaj
Teslim süresi:	30 ~ 50 gün
Ödeme koşulları:	L / C, T / T, Western Union
Yetenek temini:	Aylık 500 ton

İletişim

Detaylı ürün tanımı

Fiyat:	Negotiable	tip:	Doğal Dolaşım
Basınç:	Yüksek basınç	Şart:	Yeni
ağırlık:	Özelleştirilmiş	Yüzey işleme:	Boyalı
Vurgulamak:	atık ısı geri kazanım kazanı , endüstriyel kazanlar ve ısı geri kazanım buhar jeneratörleri

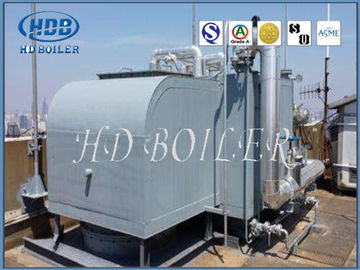

Endüstri için Doğal Dolaşımlı Yüksek Basınçlı HRSG Isı Geri Kazanımlı Buhar Jeneratörü

HRSG Üretimi

Kazanın kompakt montaj şekli sayesinde saha kurulumu ve yatırım maliyetleri büyük ölçüde azalır.Kazanın sol ve sağ yan su boruları, gözle görülür pozitif pessre koşullarında çalışabilen membran duvar yapısını kullanır.Kaynatma ocağı duvarında ayrıca dış ortama yerleştirmeye uygun harici bir kalkan vardır.
Gelişmiş ısı borusu hava ön ısıtıcısının kullanılması sayesinde ısı transferi mükemmeldir.Kompakt boyutuna ek olarak, daha küçük ayak izi yaratır.Ön tarafta, kazanın çalışmasında daha fazla güvenlik ve güvenilirlik sağlayan patlamaya dayanıklı bir duman kutusu vardır.

HRSG Özellikleri

Kömürün yanmasından çıkan yüksek sıcaklıktaki baca gazı baca vasıtasıyla atık ısı kazanının girişine iletilir ve ardından ısıtıcı, evaporatör ve ekonomizörden geçer.Son olarak bacadan atmosfere atılır.Baca gazının sıcaklığı genellikle 150-180 C'dir. Baca gazı sıcaklığından açığa çıkan ısı, yüksek sıcaklıktan baca gazının sıcaklığına düşer, su buharı yapmak için kullanılır.Kazan besleme suyu önce ekonomizöre girer ve su ekonomizerdeki ısıyı emer ve tambur basıncının biraz altında doymuş bir sıcaklığa kadar ısınır ve tambura girer.Tambura giren su, tamburdaki doymuş su ile karıştırıldıktan sonra, ısıyı emmek ve buhar üretmeye başlamak için tamburun altındaki indirici boyunca evaporatöre girer.Genellikle suyun sadece bir kısmı buharlaşır, bu nedenle buhar-su karışımı buharlaştırıcıda akar.Buhar-su karışımı buharlaştırıcıyı terk eder ve buhar-su ayırma ekipmanı yoluyla üst tambura girer.Su, tamburun su boşluğuna düşer ve ısıyı emmek ve buhar üretmek için alçalan boruya girer.Buhar, tamburun üst kısmından kızdırıcıya girer ve doymuş buharı aşırı ısıtılmış buhara dönüştürmek için ısıyı emer.Buhar üretim sürecinin üç aşamasına göre ekonomizör, buharlaştırıcı ve kızdırıcı olmak üzere üç ısıtma yüzeyi vardır.Kızgın buhar gerekmiyorsa, sadece doymuş buhara ihtiyaç duyulur, kızdırıcı kurulamaz.Yeniden ısıtma buharı olduğunda, bir yeniden ısıtıcı eklenebilir.

HRSG Özellikleri

Mod	Boyutlar (m)
Q6.41000-2-1.25
Q33 / 550-6-1.25	8.08x2.853,7
QC55 / 530-8-1.0	7x3x5.5
Q50 / 700-14-1.25 / 350	16x37,5
FGP320-1.25 / 320	8,8x6,77x9,7
Q50 / 954-20-1.6	9,77x7,52x6,73
Q121.5 / 860-37.8-4.25 / 343
QC16 / 850-5-1.6 / 250	7x3.5x4.5
QC36 / 650-8-1.25	10xB.5x31

HRSG Çalışma Prensibi

Yakıt, gaz ve kömür, ısıyı serbest bırakmak için yüksek sıcaklıkta baca gazı üretmek için yakılır.Yüksek sıcaklık baca gazı önce fırına girer, ardından ön duman kutusunun atık ısı geri kazanım cihazına girer, ardından piroteknik tüpe girer ve son olarak arka duman kutusu baca kanalının atık ısı geri kazanım cihazına girer.Yüksek sıcaklıktaki baca gazı, düşük sıcaklıktaki baca gazı haline gelir ve bacadan atmosfere boşaltılır.Atık ısı kazanı, yakıtın yanmasıyla açığa çıkan ısının kullanım oranını büyük ölçüde iyileştirdiğinden, çok enerji tasarrufu sağlar.

HRSG Parametreleri

Çimento üretim hattı kapasitesi t / d		1000	2500	5000	10000
Kazan giriş akışı Nm³/ h	Fırın (ön)	60000	88.000	243000	472000
Kazan giriş akışı Nm³/ h	Fırın (kuyruk)	76.000	170000	328000	612000
Kazan giriş gazı sıcaklığı ℃	Fırın (ön)	370	360	380	390
Kazan giriş gazı sıcaklığı ℃	Fırın (kuyruk)	360	320 ~ 360	330	330
Anma buharlaşma t / h	Fırın (ön)	5.8	7.25	24	50
Anma buharlaşma t / h	Fırın (kuyruk)	7.5	10 ~ 15.8	20 ~ 24.6	35.5
Anma buhar basıncı Mpa	Fırın (ön)	1.25	1.25	1.25	1.25
Anma buhar basıncı Mpa	Fırın (kuyruk)	1.25	1.25	1.25	1.25
Anma buhar sıcaklığı ℃	Fırın (ön)	340	330	350	360
Anma buhar sıcaklığı ℃	Fırın (kuyruk)	340	300 ~ 340	310	310
Kazan yapısı	Fırın (ön)	Dikey	Dikey	Dikey	Dikey
Kazan yapısı	Fırın (kuyruk)	Dikey	Dikey ve yatay	Dikey ve yatay	Dikey
